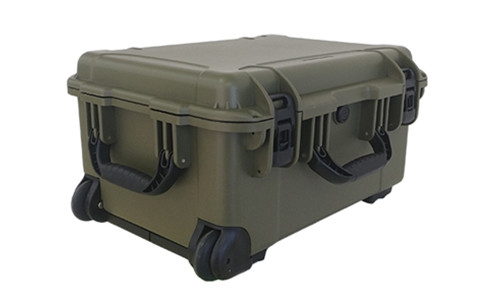

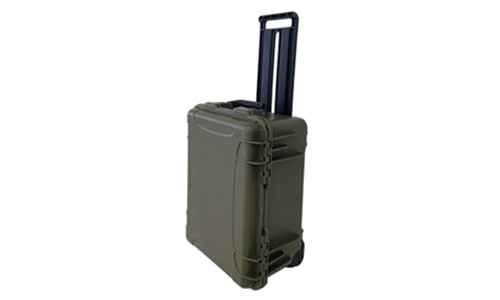

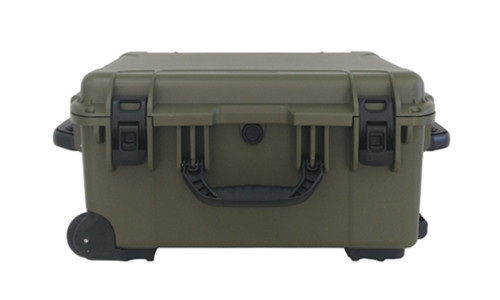

設備采用便攜式機箱，體積小巧、重量輕盈，可拉著走，亦可提著走。

機箱具有防塵和防潮功能，設備整體采用抗震設計，安全可靠。

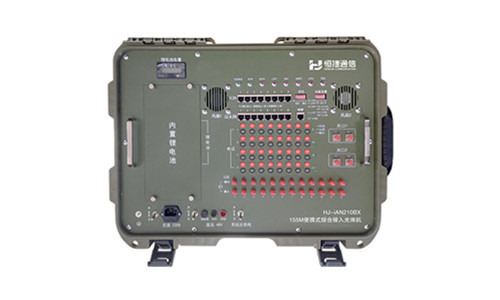

設備所有接口和指示燈均設于機箱內的主面板上，操作簡便。

設備內置兩個散熱風扇，主面板提供一個進風口和一個出風口，高效散熱。

設備傳輸線路提供2路STM-1等級速率為155M的SDH光口，FC型接口。

設備業務側可提供12路非平衡式75歐E1業務口，采用微同軸頭接口。

設備業務側可提供32路電話業務口，可選FXO、FXS和MAG，采用RJ11接口或者按壓式接線柱。

設備業務側可提供8路V.24低速率數據業務口，采用RJ45接口。

設備業務側可提供4路EOS通道和8路10/100M以太網業務口，采用RJ45接口。其中第1~3路EOS通道對應第1~3路10/100M以太網業務口，提供的是高安全的通道隔離以太網；第 4路EOS通道經交換后提供5路（第4~8路）10/100M以太網業務口。

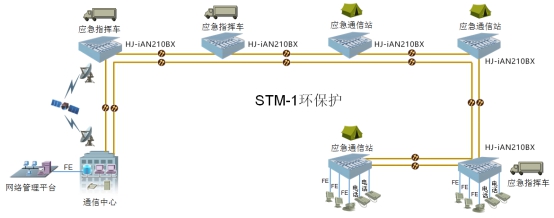

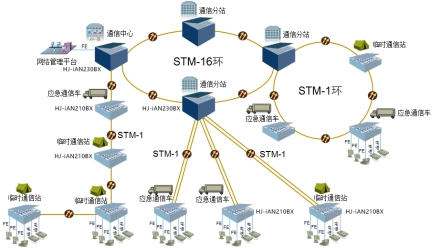

設備支持點對點、點對兩點、鏈型和環型組網，或與其他SDH設備混合組網。

FXS模塊和MAG模塊均采用獨立鈴流電路設計，互不干擾、安全性高。

設備電路采用抗浪涌設計和防雷設計，支持電源輸入防反接功能。

設備提供完備的告警和狀態指示燈，指示包括光口告警、E1告警、電源狀態、設備運行狀態、網管連接狀態、以太網連接狀態以及電話鏈路狀態等。

設備提供三種供電方式，包括交流外輸入電源、直流外輸入電源和內置鋰電池，實現供電方式的1+1+1熱備份。

當采用交流外輸入電源或直流外輸入電源為設備供電時，同時也為內置鋰電池進行充電。

在沒有外輸入電源的情況下，內置鋰電池可連續為設備供電至少8個小時。

設備提供以太網管理接口，可通過網絡管理軟件對設備和網絡進行管理，網絡管理軟件主要功能包括配置管理、資源管理、告警管理、性能管理和安全管理五大功能模塊。

通過網絡管理軟件對64K通道、VC12（E1）和光通道進行環回設置。

通過網絡管理軟件可對提供64K通道和E1通道進行誤碼測試。

野外訓練

野外訓練案例拓撲由1個野外指揮車和7個臨時分部共8個站點構成。

在野戰指揮車以及各分部分別放置一臺便攜式HJ-iAN210BX，組成一個8個站點的STM-1保護環。

每個分站點接入的業務包括3路通道隔離的10/100M以太網業務（FE）、FXS遠端電話業務和磁石電話業務，其中3路通道隔離的10/100M以太網業務（FE）分別接入指揮調度系統、內部網絡通信系統和視頻通信系統。所有分站點的業務到野戰指揮車上的通信設備匯聚。

該應用方案的具有以下特點：

1. 方案采用我司便攜式設備，體積小巧、重量輕盈、安裝方便、即提即走；

2. 單臺設備可實現多通道隔離以太網、FXS話路、FXO話路和磁石電話等多種業務接入；

3. 所采用設備可提供通道隔離以太網和交換以太網，既能滿足通道隔離高安全以太網需要，又能滿足需交換的多終端接入需要；

4. 所采用設備支持內置鋰電池，在沒有外置電源的情況下，至少能保持通信8小時；

5. 應用方案支持光線路環網保護，外置雙電源加內置電源三重供電保護；

6. 支持網絡管理軟件對全網我司設備進行配置、管理、監視和維護。

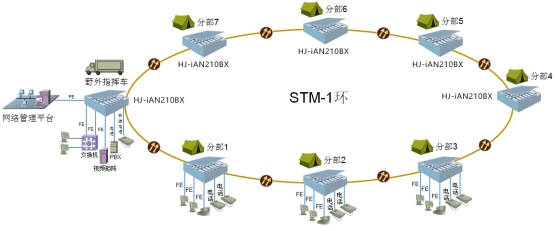

圖 5 野外訓練應用拓撲
