1.機箱尺寸：3U 高，19 英寸寬，132×483×415（H×W×D，單位mm）。

2.設備采用防塵、防潮和抗震機箱，支持內插卡（用戶可在出廠前選擇業務插卡）。

3.SDH光接口、以太網光接口、狀態指示燈和網管接口位于設備前面板。

4.電源接口、電話接口、以太網電接口、E1電接口和群路A接口等位于設備后面板。

5.傳輸線路提供8路速率可設的SDH光接口（FC型），其中第1路至第4路光口可選155M、622M或2.5G，第5路至第8路光口可選155M或622M。

業務側可提供8路非平衡式75歐E1業務口。

6.業務側可提供24路電話業務口，出廠前可選FXO卡、FXS卡、MAG卡或SOM卡（SOM卡支持通過網管軟件將電話口配置成FXS、FXO或MAG）。

7.業務側可提供4路GE千兆以太網電接口，單接口帶寬可設（1~63）×VC12（2Mb/s至137Mb/s） 或（1~7）×VC4（150Mb/s至1000Mb/s）。

8.業務側可提供2路GX千兆以太網光接口，單接口帶寬可設（1~63）×VC12 （2Mb/s至137Mb/s）或（1~7）×VC4（150Mb/s至1000Mb/s）。

9.FXS模塊和MAG模塊均采用獨立鈴流電路設計，互不干擾、安全性高。

10.設備支持基于軟交換網絡呼叫控制的SIP協議，支持V5信令、No.7信令、PRI信令（訂制功能）。

11.設備支持點對點、點對兩點、鏈型和環型組網，或與其他SDH設備混合組網。

12.設備采用抗浪涌和防雷電路設計，支持電源輸入防反接功能。

13.設備提供完備的狀態指示燈，包括光口狀態、E1狀態、電源狀態、網管連接狀態、以太網狀態等。

14.通過網絡管理軟件對64K通道、VC12（E1）和光通道進行環回設置。

15.通過網絡管理軟件可對提供64K通道和VC12（E1）通道進行誤碼測試。

16.設備可選主控交叉盤1+1熱備份（內置）。

17.設備支持交流電源和直流電源，支持電源輸入1+1熱備份。

18.設備支持內置風扇散熱。

19.設備提供以太網管理接口，可通過網絡管理軟件對設備和網絡進行管理，網絡管理軟件主要功能包括配置管理、資源管理、告警管理、性能管理和安全管理五大功能模塊。

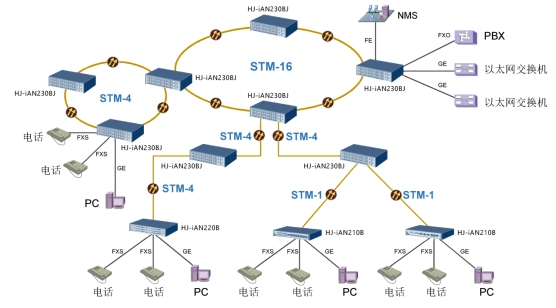

典型應用：

HJ-iAN230BJ是野戰式光電一體化綜合接入光端機，通常被應用于構建野戰光通信網絡。

HJ-iAN230BJ可提供STM-16、STM-4和STM-1光接口，因此其既可用于構建STM-16大容量骨干級光通信網絡，也可以用于構建STM-4中等容量接入級網絡，亦可當作小容量的野戰光網絡終端設備。

HJ-iAN230BJ支持點對點、點對多點、鏈型、環型和相切環等網絡拓?fù)洌部梢耘c其他廠家SDH光通信設備對通使用，因此在應用時可根據站點分布、光纖資源、業務需求靈活組網。
